Specifiche
|
Prodotto
|

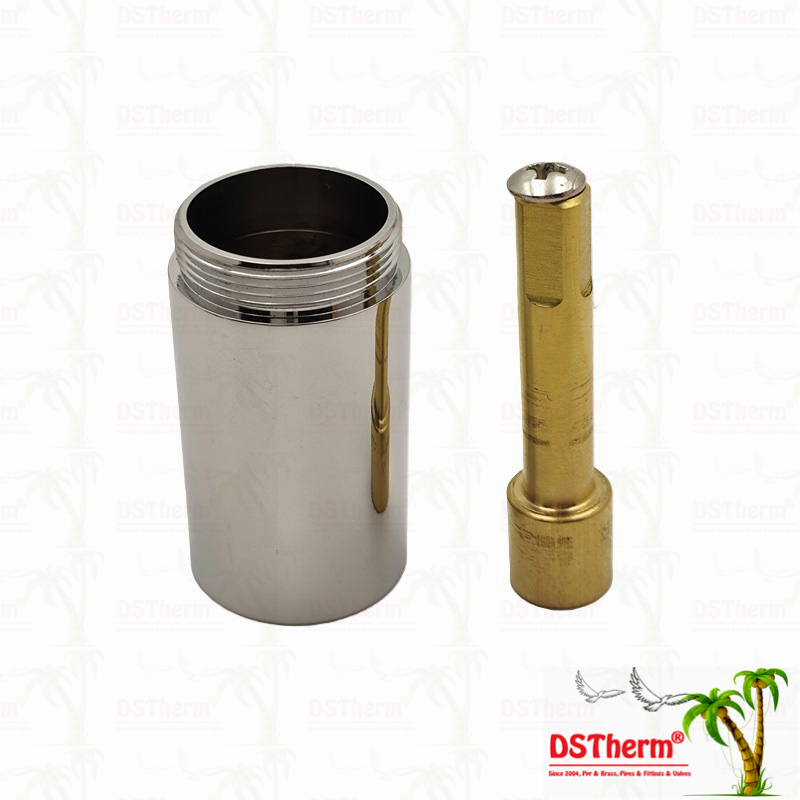

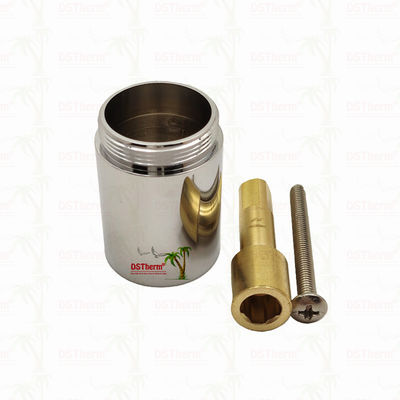

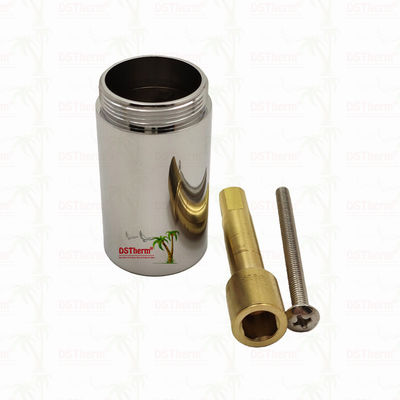

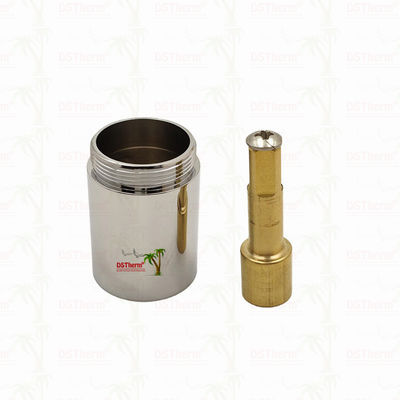

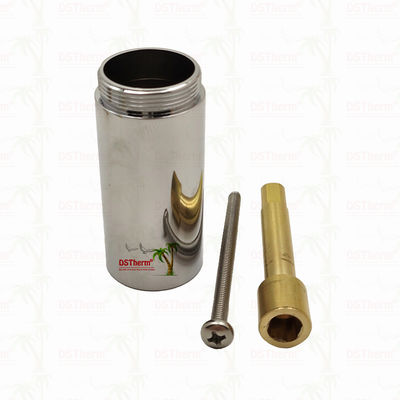

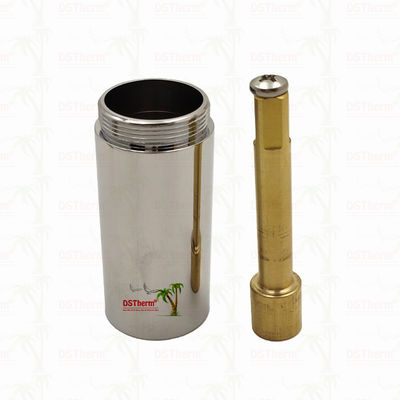

Prolunga per stelo valvola
|
|
Garanzia
|
3 anni
|
|
Servizio post-vendita
|
Supporto tecnico online
|
|
Capacità di soluzione del progetto
|
progettazione grafica
|
|
Stile di design
|
Moderno
|
|
Luogo di origine
|
|
|
Tipo
|
Accessori
|
|
Finitura superficiale
|
Cromato / Ottone
|
|
Dimensione
|
1/2 3/4 1 pollici
|
|
Materiale
|
Cromato / Ottone, Cartuccia in ottone
|
Cos'è la Prolunga per cartuccia valvola?
La prolunga per cartuccia valvola è un accessorio di transizione chiave nel sistema di tubazioni per risolvere il problema dello spazio di installazione insufficiente o del funzionamento limitato. È particolarmente importante in spazi ristretti o nascosti (come serbatoi d'acqua nascosti e pozzi di tubi densi).
Funzioni
1. Estensione operativa
Estende la lunghezza dello stelo della valvola per adattarsi a installazioni confinate o difficili da raggiungere (ad es. dietro le pareti, tubazioni sotterranee).
Consente un funzionamento sicuro in ambienti ad alta temperatura o pericolosi, spostando l'attuatore/volantino in aree accessibili.
2. Miglioramento della compatibilità
Collega interfacce non corrispondenti tra valvole e attuatori in progetti di retrofit.
Supporta sistemi di valvole standardizzati (ISO 5211, DIN 3338) per la compatibilità multi-marca.
3. Resistenza alla corrosione e all'usura
La cromatura fornisce uno strato protettivo contro l'abrasione, l'esposizione chimica e l'ossidazione, prolungando la durata in condizioni umide o corrosive (ad es. impianti marini, chimici).
Caratteristiche strutturali
1. Materiale e rivestimento
Corpo: Ottone di alta qualità (C36000/C37700) per una lavorabilità e una resistenza alla pressione superiori (fino a 1,6 MPa).
Superficie: Cromo elettrodepositato (spessore 10–15 μm) per una maggiore durezza (800–1000 HV) e un funzionamento regolare.
2. Ingegneria di precisione
Scanalature interne/foro esagonale per impedire la rotazione dello stelo durante il funzionamento.
Estremità filettate (NPT/BSPP) con scanalature per nastro di tenuta in PTFE per collegamenti a tenuta stagna.
3. Design personalizzabile

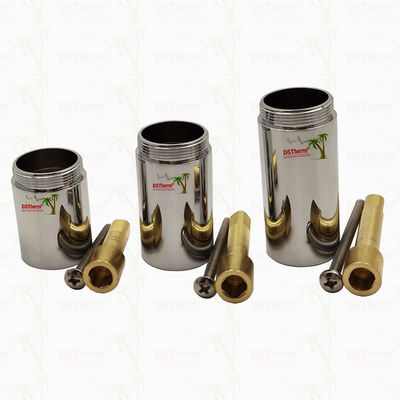

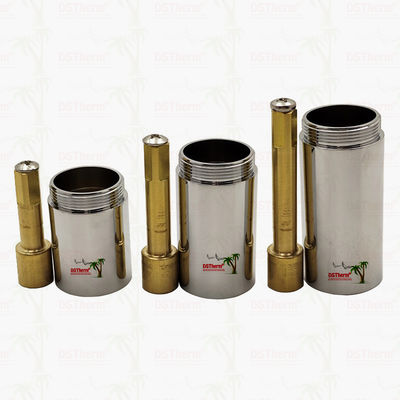

Disponibile in dimensioni standard (1/2", 3/4", 1") con personalizzazione su richiesta per:
Fessure antivibrazioni o giunti di dilatazione termica.
Estremità flangiate per sistemi imbullonati.
Vantaggio competitivo
-
Soluzioni su misura: La lavorazione CNC di DSTHERM’ consente una precisione dimensionale di ±0,1 mm per applicazioni di nicchia.
-
Efficienza dei costi: La cromatura riduce la frequenza di manutenzione del 40% rispetto alle prolunghe in ottone non rivestite.
Applicazioni
| Scena |
Principio di azione |
Problema risolto |
| Profondità operativa estesa |
Installato tra il corpo valvola (come valvola ad angolo, valvola miscelatrice) e la tubazione per aumentare la distanza tra il corpo valvola e il punto di collegamento della tubazione. |
Quando il corpo valvola è sepolto troppo in profondità nella parete/apparecchiatura, gli strumenti ordinari non possono raggiungere i dadi di montaggio. |
| Compatibile con installazioni non standard |
Compensa l'errore nella posizione pre-interrata della tubazione (come la bocca del tubo riservata che devia dalla posizione di progetto di ±30 mm). |
Evita l'impossibilità di installare la valvola a causa del disallineamento della tubazione. |
| Protezione di tenuta ausiliaria |
Il gradino di tenuta interno forma un doppio strato di tenuta con la filettatura del corpo valvola (tenuta principale + tenuta di backup del pezzo di estensione). |
Riduce il rischio di perdite d'acqua a causa del guasto di una singola tenuta. |
| Adattamento a tubi di diametro diverso |
Alcuni sono progettati come strutture a diametro variabile (come DN20→DN15) per collegare tubi e valvole di dimensioni diverse. |
Semplifica la necessità di modifiche del diametro nei sistemi di tubazioni. |
Esempio: Un progetto di retrofit di un hotel a Dubai richiedeva l'estensione di 120 valvole miscelatrici per bagno attraverso pareti di cemento. DSTHERM ha fornito manicotti cromati da 300 mm con filettature M30×1,5, consentendo l'installazione senza attrezzi ed eliminando le perdite post-costruzione.
Per specifiche personalizzate, fornire il tipo di valvola (a sfera/a saracinesca/a globo), il diametro dello stelo e le condizioni ambientali (temperatura/pressione/mezzo).
(Nota: i parametri tecnici possono essere ampliati in base ai dati effettivi del prodotto DSTHERM’.)
Imballaggio e consegna
Dettagli dell'imballaggio:
(1) Scatola di sicurezza per l'esportazione.
(2) Scatole interne con imbottitura.
(3) L'imballaggio esterno è in cartoni di alta qualità.
(4) Pacchetto personalizzato.
Cosa possiamo fare per te?
1. Il campione è disponibile.
2. Ricerca e sviluppo indipendenti, produzione ISO, standard di qualità precisi, gestione logistica moderna e solida strategia di marketing.
3. Richiesta di informazioni con risposta entro 24 ore.
4. Prodotti brevettati.
5. OEM o ODM sono disponibili.
6. È possibile fornire alcuni accessori extra.
7. Maggiore è la quantità ordinata, maggiori saranno i prezzi competitivi che otterrai.
8. È possibile fornire i certificati necessari.
